Metoda produkcji aluminiowych stopów aluminiowych

Model użytkowy odnosi się do wspornika, w szczególności do wspornika ze stopu aluminium.

Technika tła:

Dostosowanie struktury energetycznej jest wyborem narodowego poziomu strategicznego. Ochrona środowiska stała się problemem społecznym. W przyszłości tendencja kraju do energicznego promowania budowy nowej energii i odnawialnych źródeł energii jest nieodwracalna. Energia słoneczna jest szeroko stosowana jako nowy rodzaj źródła energii. Elektrownia fotowoltaiczna jest ważnym aspektem wykorzystania energii słonecznej. Moc zainstalowana rozproszonych elektrowni fotowoltaicznych jest ogólnie niewielka, początkowe nakłady inwestycyjne oraz koszty pooperacyjne i konserwacyjne są niskie, okres budowy jest krótki, możliwe jest zrealizowanie najbliższego źródła zasilania, a uzupełniające i alternatywne dla dużej sieci energetycznej i można wytwarzać zasilacze dalekiego zasięgu, a także wspierać budowę mikro-sieci. I rozwój.

Jako wsparcie i oprawa dla modułów fotowoltaicznych, wsporniki fotowoltaiczne są szeroko stosowane w budowie słonecznych elektrowni fotowoltaicznych. Według materiału są trzy rodzaje betonu, stalowy wspornik i wspornik ze stopu aluminium. Wspornik ze stopu aluminium jest odporny na korozję, lekki, piękny i trwały i nadaje się szczególnie do zastosowania w systemie generowania energii elektrycznej z dachów pochyłych w gospodarstwie domowym. Obecnie szyna prowadząca ze stopu aluminium ma przeważnie 6 metrów, co jest bardzo niewygodne w procesie transportu opakowań i wtórnego transportu systemu, co powoduje duże problemy z konstrukcją i instalacją. Niektórzy producenci systemów do wytwarzania energii fotowoltaicznej wycięli klamry i wysłali je na miejsce projektu zgodnie ze schematem projektowym każdego domowego systemu generowania energii fotowoltaicznej. Prace nad przygotowaniem materiałów na wczesnym etapie są długie i nie można uniknąć problemu długich szyn prowadzących. Podział szyny wspornika na 2 do 3 metrów i połączenie go z listwą łączącą wspornik i śrubami mocującymi na miejscu, może w pewnym stopniu zmniejszyć trudność wspornika w pakowaniu i transporcie, ale zwiększają się koszty materiałowe i konstrukcyjne.

Chiński patent CN 203968040U ujawnia nowe wielofunkcyjne urządzenie wspornika fotowoltaicznego, które jest głównie stosowane do dachów ze stali kolorowej, w tym co najmniej dwie szyny prowadzące typu "gniazdo kart", elementy fotowoltaiczne, kilka elementów złącznych i łączników do rąbkowania oraz szyny typu "slot na karty" izometryczne równoległe dystrybucja, każda szyna szczeliny na karty jest montowana na uchwycie do zszywania za pomocą łączników, a komponent fotowoltaiczny jest wkładany w rowek szyny szczelinowej. Urządzenie wspornikowe fotowoltaiczne jest wygodne i szybkie w montażu, i ma niski koszt, ale jest ograniczone do stosowania na kolorowym dachu z dachówki stalowej, nie jest szeroko stosowane, a elementy systemu zamków są stosunkowo skomplikowane. Model użytkowy optymalizuje konstrukcję wspornika, dobiera odpowiednie parametry wielkości, a montaż wspornika jest prosty i łatwy do uzyskania. Poprzez racjonalne uporządkowanie wspornika fotowoltaicznego poprawione zostaje mechaniczne działanie układu podporowego, koszt fotowoltaicznego systemu wytwarzania energii jest dodatkowo ograniczony, a fotowoltaika jest korzystna. Użyj i promocja.

Elementy realizacji technicznej:

Celem wzoru użytkowego jest przezwyciężenie wad znanych ze stanu techniki i zapewnienie wspornika fotowoltaicznego ze stopu aluminium o prostej konstrukcji, niskim koszcie materiałowym, dogodnym opakowaniu i transporcie, szybkiej konstrukcji i instalacji oraz bezpiecznym i niezawodnym działaniu.

Cel tego modelu użytkowego można osiągnąć za pomocą następujących rozwiązań technicznych:

Podpora fotowoltaiczna ze stopu aluminium, składająca się z haka dachowego, szyny wsporczej, podwójnego zacisku bocznego i zacisku bocznego,

Hak dachowy jest zamocowany na dachu za pomocą śruby rozporowej, szyna wspornika jest zamontowana na haku dachowym, a podwójny blok dociskowy i blok dociskowy z jednej strony przechodzą przez szczelność. Wkręt mocujący mocuje zainstalowany moduł fotowoltaiczny na wsporniku szyna. Zastosowane materiały są bardzo konwencjonalnymi materiałami dostępnymi w handlu i są bardzo wygodne w użyciu.

Szyna wspornikowa to szyna wsporcza ze stopu aluminium o długości 25-35 cm. Korzystnie można zastosować 30 cm. Szyna wsporcza ze stopu aluminium ma umiarkowaną długość i jednolitą specyfikację. Może być pakowany i transportowany na miejsce projektu wraz z innymi materiałami pomocniczymi systemu wytwarzania energii fotowoltaicznej. Transport jest bardzo wygodny, a także poprawia się wygląd opakowania produktu fotowoltaicznego systemu wytwarzania energii.

Ponadto powyższa długość jest szerokością konwencjonalnej płytki, co ułatwia pozycjonowanie haka dachowego między płytkami, spełnia wymagania instalacyjne różnych specyfikacji komponentów fotowoltaicznych, oszczędza ponad 60% szyn wsporczych ze stopu aluminium, oraz ogranicza budowę domowego systemu generowania energii fotowoltaicznej. koszt.

Śruba rozporowa jest zamocowana na fundamencie dachowym. Zgodnie ze schematem projektowania systemu, rozmieszczeniem modułów fotowoltaicznych i strukturą rozmiarów, śruby rozporowe są zamocowane w środku sąsiednich dwóch modułów fotowoltaicznych lub modułów fotowoltaicznych, tak że punkty siły całego systemu fotowoltaicznego podpadają pod śruby rozporowe, Korzystne jest polepszenie mechanicznej wytrzymałości systemu fotowoltaicznego.

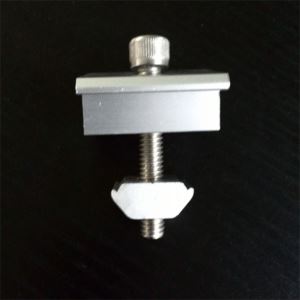

Podwójne kompakty zabezpieczają pośrednie pośrednie moduły fotowoltaiczne. Gdy zainstalowane są dwa sąsiednie moduły PV, dwustronne zaciski są zamocowane pośrodku aluminiowych szyn nośnych ze stopu fotowoltaicznego, a elementy są równomiernie rozmieszczone po obu stronach szyn prowadzących, co jest korzystne dla równowagi szyn i poprawia stabilność systemu zamków.

Jednostronny blok dociskowy mocuje krawędź lewego i prawego modułu fotowoltaicznego. Gdy zainstalowane są moduły fotowoltaiczne po lewej i prawej stronie, część wspornika fotowoltaicznego ze stopu aluminium 2/3 wzdłuż krawędzi znajduje się pod komponentem, a część 1/3 jest przymocowana do zacisku jednostronnego, aby zapobiec Zacisk jednostronny wysuwa się na zewnątrz i opada. Stabilność systemu fotowoltaicznego.

Jeśli konieczne jest zwiększenie wydajności systemu wytwarzania energii fotowoltaicznej i zwiększenie liczby modułów fotowoltaicznych, szyna wspornika może zostać przesunięta na zewnątrz do położenia pośredniego, a jednostronny blok dociskowy można zastąpić ciśnieniem dwustronnym blok.

W porównaniu ze stanem techniki, fotowoltaiczne wsparcie ze stopu aluminium w modelu użytkowym ma zalety prostej konstrukcji, dogodnego pakowania i transportu, niskich kosztów materiałowych, szybkiej budowy i instalacji oraz bezpiecznej i niezawodnej pracy, co jest bardzo korzystne dla zastosowania i promocja domowego systemu fotowoltaicznego.

RYSUNKI

Figura 1 jest schematycznym widokiem szyny wsporczej;

Figura 2 jest schematycznym widokiem płaskiej struktury dachu;

Figura 3 jest schematycznym widokiem przedstawiającym instalację haka dachowego;

Figura 4 jest schematycznym widokiem przedstawiającym rozmieszczenie haków dachowych;

Figura 5 jest schematycznym widokiem instalacji pośredniej szyny wsporczej

Figura 6 jest schematycznym widokiem przedstawiającym instalację szyny wspornika krawędziowego;

Figura 7 jest schematycznym widokiem przedstawiającym rozkład szyn prowadzących;

Figura 8 jest schematycznym widokiem pokazującym mocowanie podwójnego zacisku bocznego;

Figura 9 jest schematycznym widokiem pokazującym mocowanie jednostronnego bloku dociskowego;

Figura 10 jest schematycznym widokiem przedstawiającym instalację modułu fotowoltaicznego;

Na rysunku: szyna 1-wspornikowa, płaszczyzna 2-dachowa, hak 3-dachowy, 4-śruba rozprężna, 5-boczny zacisk boczny, 6-boczny zacisk, 7-śruba mocująca, moduł 8-PV.

Szczegółowe sposoby

Przykład

Niniejszy wynalazek zostanie opisany szczegółowo poniżej w odniesieniu do załączonych rysunków i konkretnych przykładów wykonania.

Podpora fotowoltaiczna ze stopu aluminium, zawierająca śrubę rozporową 4, hak dachowy 3, szynę wspornika 1, śrubę mocującą 7, podwójny zacisk boczny 5 i jednostronny blok dociskowy 6, oraz hak dachowy 3 jest przymocowany do dachu płaszczyzna śruby rozporowej 4 2, szyna wspornikowa 1 jest zamontowana na haku dachowym 3, a podwójny blok dociskowy 5 i blok ściskający z jednej strony 6 mocują zamontowany moduł fotowoltaiczny 8 na szynie wsporczej 1 za pomocą śrub mocujących 7 , a użyte materiały są bardzo konwencjonalne. Dostępne na rynku materiały, szyny wsporcze wykonane są ze stopu aluminium.

W tym przykładzie wykonania moduł fotowoltaiczny jest instalowany w pokrytym kafelkami dachem, a FIG. 2 jest strukturalnym widokiem schematycznym płaszczyzny dachu. Figura 1 jest schematycznym widokiem szyny wsporczej, szyna wsporcza 1 jest pocięta na 30 cm każda, co ułatwia pakowanie i transport szyny wsporczej. Zgodnie ze schematem projektowym domowego systemu generowania energii fotowoltaicznej, wszystkie miejsca montażu i mocowania haków dachowych 3, które mają być zainstalowane, są określane na płaszczyźnie dachu 2, a odpowiadające im pozycje na płaszczyźnie dachu 2 są oznaczone znacznikiem.

Ponieważ dachówki są układane jeden za drugim, pozycja montażowa każdego rzędu haków dachowych może być nieznacznie przesuwana w górę iw dół, tak aby można było przymocować ją do cementowego fundamentu dachu przez zachodzące na siebie obszary górnej i dolnej części dachu. rzędy dachówek. Odpowiednie dachówki są najpierw odkryte przy odpowiednich znakach, a następnie wstępnie zaprojektowane haki dachowe ogólnego przeznaczenia 3 są przymocowane do cementowego fundamentu dachu za pomocą śrub rozporowych 4, a ostatecznie odkryte dachówki powracają do pierwotnego kształtu. pozycja. Zwróć uwagę na zachodzenie na siebie górnej i dolnej płytki i bliskość zachodzenia na lewą i prawą przylegającą płytkę, aby zapobiec przeciekowi dachu z powodu odsłonięcia płytek. Figura 3 jest schematycznym widokiem instalacji haka dachowego, a Figura 4 jest schematycznym widokiem rozmieszczenia haka dachowego.

Następnie szyna wspornikowa 1 jest zamocowana na haku dachowym 3 za pomocą śruby mocującej 7, a środkowa szyna wspornikowa 1 jest zamocowana pośrodku; FIGA. 5 jest schematycznym schematem instalacji środkowej szyny wsporczej; szyna wsporcza 1 lewej i prawej krawędzi jest zamocowana na 1/3 jej długości, część szyny wspornikowej 1/3 odpowiada zewnętrznej, FIG. 6 jest schematycznym schematem zamocowania szyny wspornika krawędziowego, a FIG. 7 jest schematycznym rozkładem szyny wsporczej.

Na koniec, przez zamocowanie pośredniego modułu fotowoltaicznego 8 na obu stronach szyny wsporczej 1 przez dwustronny blok dociskowy 5, a następnie zamocowanie jednostronnego bloku dociskowego 6 do ramy zewnętrznej modułu fotowoltaicznego 8, FIG. 8 jest schematycznym schematem mocowania dwustronnego bloku dociskowego. 9 jest schematycznym schematem mocowania zacisku jednostronnego. To kończy instalację i mocowanie całego modułu fotowoltaicznego 8, a FIG. 10 jest schematem instalacji modułu fotowoltaicznego. Jeśli chcesz zwiększyć liczbę modułów PV w późniejszym etapie, wystarczy przesunąć wsporniki ze stopu aluminium na lewym i prawym końcu do pozycji środkowej, a brykiety jednostronne 6 zastąpić dwustronnymi brykietami 5, aby zrealizować rozbudowę modułów fotowoltaicznych.
